海湾JB-QG-GST5000火灾报警控制器设备更换

文章出处:http://www.wozaixing.com 人气:发表时间:2016-07-01
海湾JB-QG-GST5000火灾报警控制器设备更换


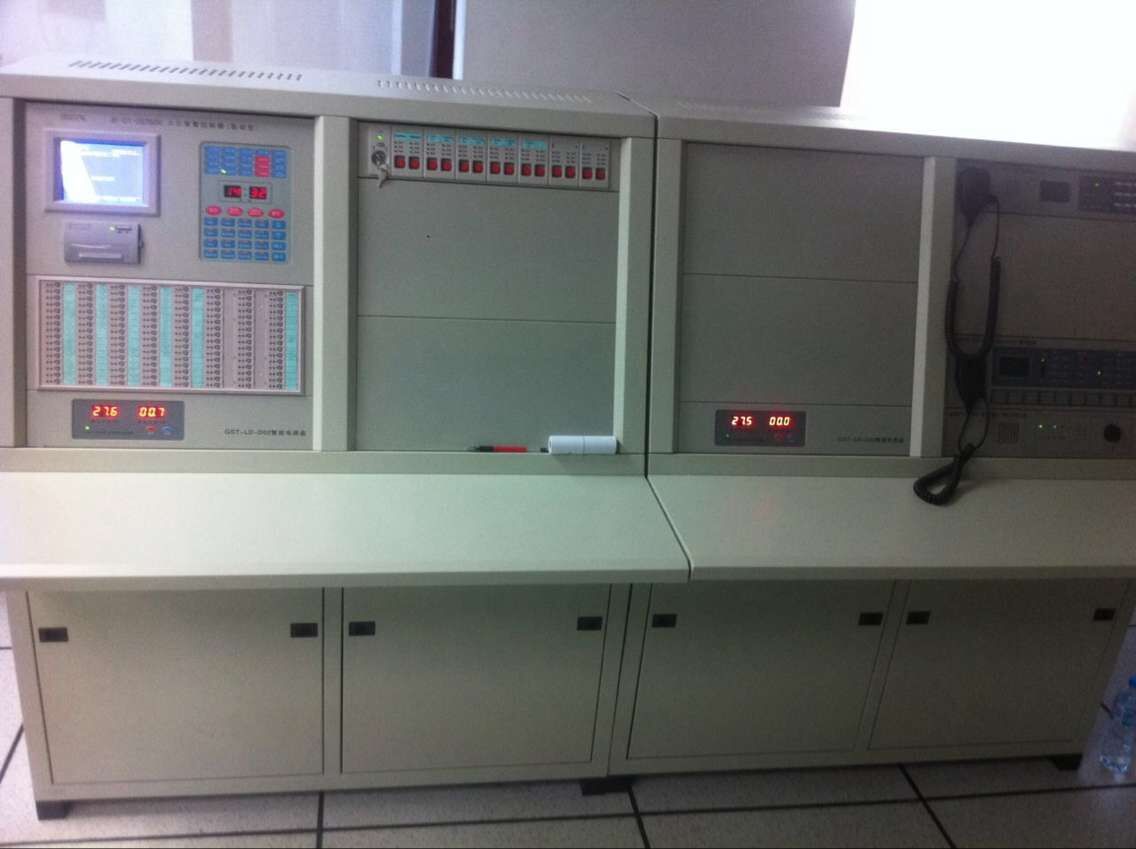

火灾报警控制器 (联动型)

JB-QG-GST5000 4114点 GST-5000火灾报警控制系统必须与同点数的北京亿杰消防工程公司控制器配套使用,不单独销售。

JB-QG-GST5000火灾报警控制器(联动型) 立柜式,仅含1台立柜,大屏幕汉字液晶显示,报警联动点总数为4114点,含打印机,含一块总线制操作盘,含 6路直接控制点及6只ZD-01终端附件 ,根据工程实际控制点,可加配总线制操作盘及 直接控制盘 ,含一台GST-LD-D02联动电源,不含控制器及联动电源用备电,需配24AH/12V号电池6节。



一、JB-QG-GST5000火灾报警控制器特点

JB-QG-GST5000型控制器采用柜式结构,其--大容量可扩展到20个242地址编码点的回路,其功能操作显示面板与JB-QB-GST500型控制器相同,主要特点如下:
 1.控制器采用柜式结构,各信号总线回路板采用拔插式设计,系统容量扩充简单、方便;
 2.进一步加强了控制器的消防联动控制功能,可配置多块手动消防启动盘,完成对总线制外控设备的手动控制,并可配置多块14路多线制控制盘,完成对消防控制系统中重要设备的控制;
 3.控制器可加配联动控制用电源系统,标准电源盘可提供DC24V、6A电源二总线;
 4.控制器容量内的任一地址编码点,可由编码火灾探测器占用,也可由编码模块占用;
 5.控制器可扩充消防广播控制盘和消防电话控制盘,组成消防广播和消防电话系统;
 6.包括JB-QB-GST500型控制器的全部功能。


二、JB-QG-GST5000火灾报警控制器主要技术指标
1.液晶屏规格:4114图形点阵,可显示12行汉字信息
2.控制器容量:
--多可带20个 242地址编码点回路,--大容量为4840个地址编码点
3.可外接64台火灾显示盘;支持多级联网,每级--多可接32台其它类型控制器
4.多线制控制点及直接手动操作总线制控制点可按要求配置
5.线制:与JB-QB-GST500型控制器相同
6.使用环境:
 温度:0℃~+40℃
 相对湿度≤95%,不结露
7.电源:
 主电:为交流220V
 控制器备电:DC24V 24Ah密封铅电池
 联动备电:DC24V  38Ah密封铅电池
8.功耗≤150W
9.柜式控制器外形尺寸:550mm×460mm×1715mm


三、JB-QG-GST5000结构特征、安装与布线

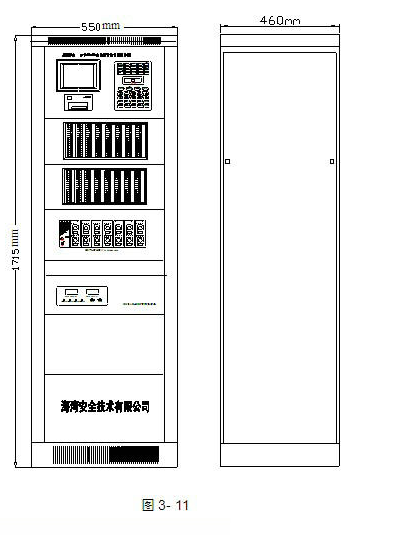

JB-QG-GST5000控制器的外形尺寸示意图如下图:





标准控制器配有主机一台、直接手动操作显示控制盘和GST-LD-D02智能电源盘各一块。若系统中需增加直接手动控制盘、多线制控制盘及电源盘,需另外购置。

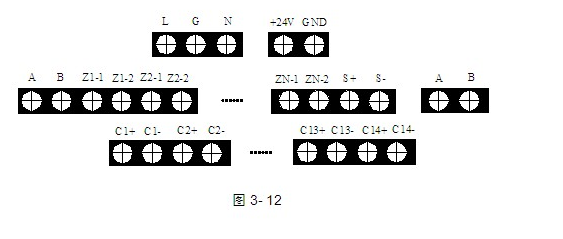

  控制器外接线端子示意图如下图所示:


其中:
 L、G、N:交流220V接线端子及机柜保护接地线端子;
 +24V、GND:DC24V、6A供电电源输出端子;
 A、B:连接火灾显示盘的通讯总线端子;
 ZN-1、ZN-2(N=1~18):探测器总线(无极性);
 S+、S-:火灾报警输出端子(报警时可配置成24V电源输出或无源触点输出);
 A、B:连接其它各类控制器的通讯总线端子;
 C1+、C1-~C14+、C14-:控制盘输出端子(--多14路)。
