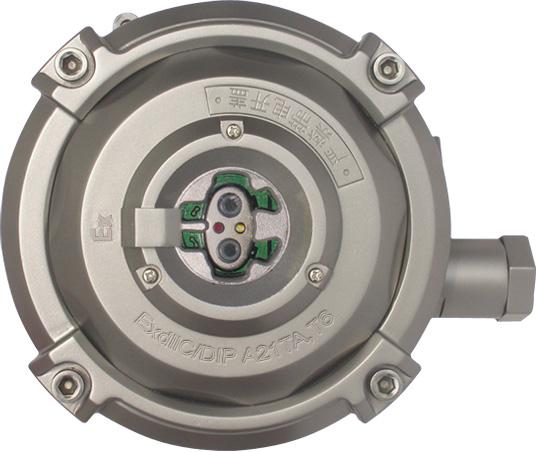

一、海湾消防设备JTG-UM-GST9616隔爆型红外火焰探测器特点

JTG- UM-GST9616海湾消防隔爆型红外火焰探测器是一种复合红外火焰探测器，它可以通过探测火焰在红外光区两个波段的光信号来判断火灾。本探测器适用于 探测含碳材料产生的明火燃烧，应用于火灾初期以火焰为主的大空间场所，户内、外均可使用，对于太阳光、人工光源、热辐射等干扰不会发生误报警，工作稳定可 靠。
 本探测器可通过总线与北京亿杰消防工程公司生产的火灾报警控制器通信传递信息，也可以通过继电器触点传递信息。本探测器为隔爆型产品，既可以用于一般民用场所，也可以用于工业危险场所，如爆炸性气体环境的1区、2区和可燃性粉尘场所的21区、22区。

二、海湾消防设备JTG-UM-GST9616隔爆型红外火焰探测器主要技术指标

1、JTG-UM-GST9616海湾消防隔爆型红外火焰探测器工作电压：总线24VDC24V
2、JTG-UM-GST9616海湾消防隔爆型红外火焰探测器工作电流：
                总线电流：监视电流≤1mA，报警电流≤1mA
                电源电流：监视电流≤20mA，报警电流≤30mA
3、触点容量：DC25V/1A
4、探测器视场角≤90°
5、防爆标志：ExdIICT6/DIPA21TA,T6
6、外壳防护等级：IP66
7、JTG-UM-GST9616海湾消防隔爆型红外火焰探测器使用环境：
                 温度：-20℃～+55℃
                 相对湿度≤95%，不结露
8、JTG-UM-GST9616海湾消防隔爆型红外火焰探测器外形尺寸：
                166mm×235mm×199mm(带调节架)

三、海湾消防设备JTG-UM-GST9616隔爆型红外火焰探测器结构特征

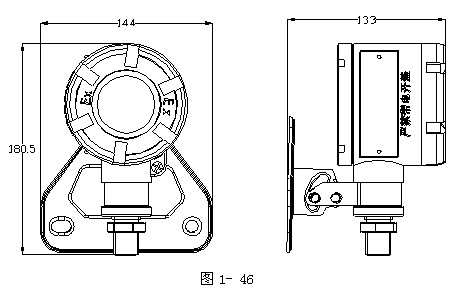

JTG-UM-GST9616海湾消防隔爆型红外火焰探测器外形图如图1-49所示：

四、海湾消防设备JTG-UM-GST9616隔爆型红外火焰探测器安装

1、JTG-UM-GST9616海湾消防隔爆型红外火焰探测器的底壳安装。

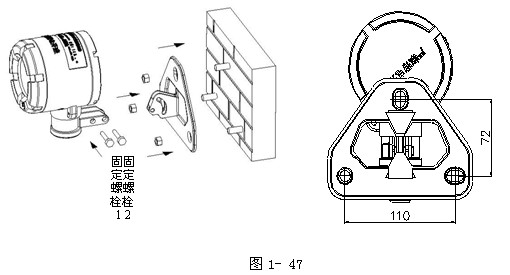

2、将调节架用四只6膨胀螺栓固定在墙壁上，应固定牢靠，定位后将螺栓拧紧。
3、然后将探测器底板挂在调节架上。
4、用M5的螺钉将探测器固定在调节架上，调节架可沿轴心转动60°调节架示意图如图1-50所示：

海湾消防设备JTG-UM-GST9616隔爆型红外火焰探测器对外接线端子示意图如图1-51所示：

海湾消防设备JTG-UM-GST9616隔爆型红外火焰探测器其中
Z1、Z2：来自控制器的通讯总线输入端，无极性；
D1、D2：DC24V电源输入端，无极性；
AL1、AL2：火警触点输出，常开触点，火警时闭合；
FT1、FT2：故障触点输出，常闭触点，故障时断开。
探测器与电缆连接时，总线和电源线需要通过1个过线接头连接；触点信号线需要通过另1个过线接头连接。如果不需要连接触点信号线，可使用堵头堵死进线孔。
当Z1、Z2不与总线连接时，必须与D1、D2无极性连接。

五、海湾消防设备JTG-UM-GST9616隔爆型红外火焰探测器布线要求

1、 探测器的连接电缆应使用铜芯多股导线的阻燃电缆，在1区和2区，线芯截面均应不小于1.0mm2，电缆外径为8mm～10mm，所用电缆还应符合使用环境 的其它要求，如耐热、耐腐蚀、防火等。无特殊要求时，可使用RVVP41.0，外径为10的屏蔽电缆，电缆屏蔽层与探测器底壳上的保护地相连接。线路走向 等应符合相应爆炸危险环境的要求。电缆线路在爆炸危险环境中严禁有中间接头，在特殊情况下，电缆线必须安设中间接头时，只允许在2区内采用相应的防爆接线 盒加以保护，方可进行中间连接。
2、将探测器的上盖部分的排线插到底壳上的接口板的XT3上，然后将上盖安装到底壳上，上盖与底壳安装时注意底壳上的定位销要与上盖上的U形槽对应。
3、盖上上盖后拧紧上盖上四根内六角螺钉。
4、调节调节架，使探测器正对被保护区域，定位后将调节架两侧的锁紧螺栓拧紧。
