  • 核中警HJ9506型总线隔离器

    时间:2016-03-01 09:46

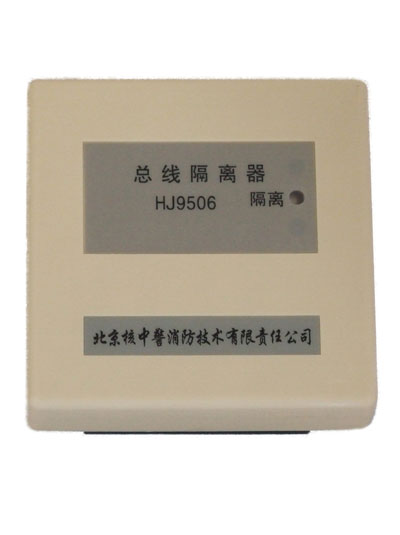

    核中警HJ9506型总线隔离器

    核中警HJ9506型总线隔离器在总线制火灾自动报警控制系统中,当某一点发生短路后就会引起整个回路通讯瘫痪。如果在每个树枝型分布结构的分叉处

    安装总线隔离器,就可起到局部保护作用。

    (1)核中警HJ9506型总线隔离器性能特点:

    *  HJ9506型核中警总线隔离器不占编码地址、无需单独供电;

    *  HJ9506型核中警总线隔离器有自锁功能,故障解除后可自动复位;

    *  HJ9506型核中警总线隔离器便于施工,电路部分和输出连线采用接插方式;

    *  HJ9506型核中警总线隔离器每一探测器回路最多可并接10个总线隔离器。

    (2)核中警HJ9506型总线隔离器主要技术指标:


    HJ9506型核中警总线隔离器工作电压 DC15-26V脉冲电压
    HJ9506型核中警总线隔离器工作电流 ≤8mA
    HJ9506型核中警总线隔离器隔离电流 >350mA
    HJ9506型核中警总线隔离器动作维持电流 ≤3mA
    HJ9506型核中警总线隔离器环境温度 -10~50℃
    HJ9506型核中警总线隔离器环境湿度 95%RH(40±2℃)
    HJ9506型核中警总线隔离器外形尺寸 89×89×45mm
    HJ9506型核中警总线隔离器安装方式 配合底座采用插拔式结构安装

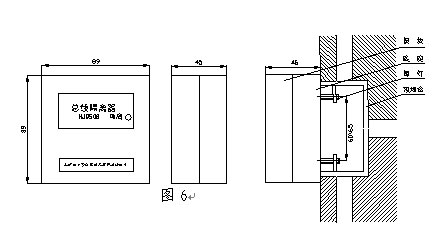

    (3)核中警HJ9506型总线隔离器外形及安装尺寸见图6:

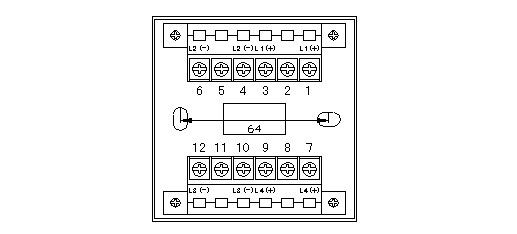

    (4)核中警HJ9506型总线隔离器安装接线示意图(见图7)

    说明:

    L1(+) 、L2(-)

    为总线输入端(有极性)

    L3(-) 、L4(+)

    为总线输出端(无极性)

    存贮:

    注意防潮,以免内部元件技术指标下降。            图7
