利达LD128EN-100电子编码器

文章出处:未知 人气:发表时间:2015-11-20

一、LD128EN-100电子编码器产品特点

  利达LD128EN-100总线设备编址器是为LD128EN总线产品而设计的。通过编址器对LD128E系列及LD128EN系列总线产品的地址进行读写。携带方便、操作过程简单。

二、LD128EN-100总线设备编址器主要用途及适用范围

  各种工业及民用建筑中。

三、LD128EN-100总线设备编址器对环境及能源的影响

  LD128EN-100电子编码器产品的壳体为塑料注塑而成,无污染。

四、LD128EN-100电子编码器液晶指示说明

  液晶由4位数字组成,如图1

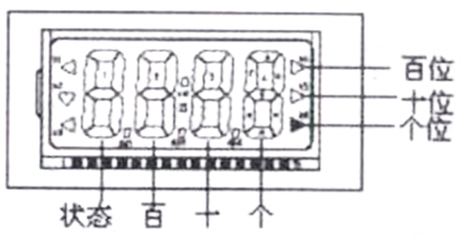

LD128EN-100电子编码器液晶指示说明

图1 液晶状态显示

   液晶上第4位表示状态:显示字母表示编址器的功能;显示P时为写总线设备的地址;显示C时为读总线设备的地址;显示L时为写总线设备的类型,显示E时为 读总线设备的类型;显示“3”时为写总线漏电设备的“通道教”;显示“4”时为读总线漏电设备的“通道数”;显示“9”时为写总线消火栓设备的反馈地址, 显示“7”时为读总线消火栓设备的反馈地址。
  液晶上第3位表示读出或要写入地址的百位,液晶上第2位表示读出或要写入地址的十位:液晶上第1位表示读出或要写入地址的个位。
  液晶的右方有三个小箭头,为移位标记,当它在***下方时表示可以对个位加减;在中间时表示可以对十位加减;在***上端时表示可以对百位加减。

五、编址器面板操作说明

  编址器上有7个按键,它们分别是:
  “加”按键:可以对个、十、百位进行加操作,每按一下加1。
  “减”按键:可以对个、十、百位进行减操作,每按一下减1。
  “移位”按键:可以进行移位的功能,每按一下变换一个位置,在液晶上对应右面的三角箭头。
  “写”按键:按下后液晶第四位显示P字母。
  “读”按键:按下后液晶第四位显示c字母。
  “类型”按键:按一下后液晶第4位显示“L”或“E”或“3”或“4”或“7”或“9”;
  表示:“L”→写类型;
  “E”→读类型;
  “3”→写总线漏电设备的“通道数”;
  “4”一读总线漏电设备的“通道教”;
  “9”一写总线消火牲的反馈地址;
  “7”→读总线消火栓的反馈地址;
  备注:显示“8”为读编址器的软件版本号功能,按“确定”后显示的数字为软件版本,现为170,表示编址器的软件版本是V1.70。
  “确认”按键表示对操作的确认。

六、结构特性

  LD128EN-100电子编码器结构图如图2所示:

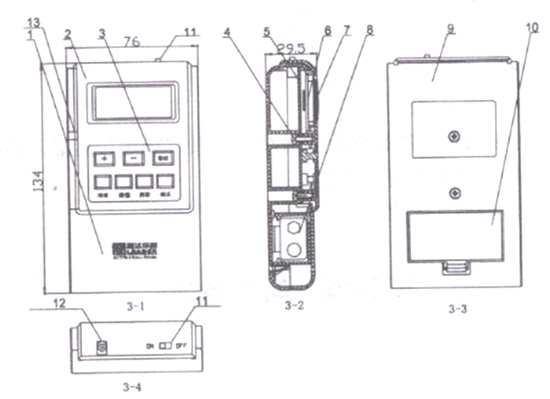

LD128EN-100电子编码器结构图

图2 LD128EN-100电子编码器结构图

  外形尺寸为:76*134*29.5(单位:mm)
  1、中壳
  2、上盖
  3、按键膜
  4、平端自攻螺钉M3*10
  5、线路板
  6、液晶屏
  7、透明盖
  8、电池
  9、底壳
  10、电池盖
  11、开关
  12、二总线插孔
  13、备用二总线插座
