海湾GST-DY-100A型智能网络电源箱

文章出处:未知 人气:发表时间:2015-11-20

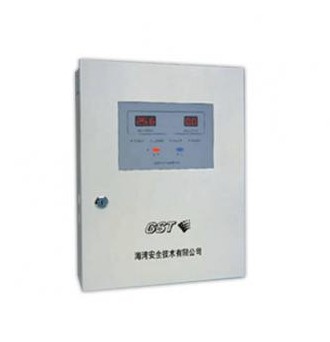

海湾GST-DY-100A型智能网络电源箱

海湾GST-DY-100A型智能网络电源箱是一种DC24V大容量电源输出设备,配合控制器使用为联动控制模块及被控设备供电。电源箱自带备电电 池,交流与直流供电可自动切换,可报主电及备电故障在火灾报警控制系统中,本电源箱可作为联动控制系统的电源使用。GST-DY-100A型智能网络电源 箱具有与火灾报警控制器远程联网的能力,向火灾报警控制器传送主电及备电故障信号,可直接安装在被控设备的现场,当被控设备远离消防控制中心,采用集中供 电方式无法保证提供足够的电能时,可使用本电源箱现场供电。

海湾GST-DY-100A型智能网络电源箱主要技术指标如下:

(1)额定输出容量:DC24V、4A

(2)使用环境:

温度:0℃~+40

相对湿度≤95%,不结露

(3)电源:主电为交流220V-15%+10%,内装DC24V  7Ah密封铅电池作备电

(4)占用一个编码地址

(5)外形尺寸:310mm×400mm×115mm

海湾GST-DY-100A型智能网络电源箱结构特征、安装与布线

GST-DY-100A型海湾网络电源箱外形尺寸和结构与GST-DY-100型电源箱相同,其安装方法也相同。
其对外接线端子示意图如图4-9:





其中:
L、PG、N:交流220V电源端子(PG为机壳保护地线端子)
Z1、Z2:无极性信号二总线接线端子
+24V、GND:DC24V输出端子

GST-DY-100A型海湾智能网络电源箱布线要求:DC24V电源输出线采用阻燃BV线,截面积≥4。0mm2(竖井内干线)或截面积≥2。5mm2(平面支线),其它线路可采用阻燃RVS双绞线,截面积≥1。0mm2。
