海湾GST-LD-D06型智能电源盘

文章出处:未知 人气:发表时间:2015-11-20
海湾GST-LD-D06型智能电源盘

海湾GST-LD-D06型智能电源盘由交直流转换电路、备用电源浮充控制电路及电源监控电路三个部分组成,专门为整个消防联动控制系统供电。

海湾GST-LD-D06型智能电源盘以交流220V作为主电源,同时可外接DC24V/24Ah蓄电池作为备电。备用电源正常时接受主电源充电,当现场交流掉电时,备用电源自动导入为外部设备供电。智能电源盘可对主电故障及输出故障进行报警,当交流输入掉电时,报主电故障;当输出电压跌落时,报输出故障;同时还设有电池过充及过放保护功能。电源监控部分用来指示当前输出的电压值及输出电流值,并具有备电容量指示,以及各类故障及状态显示。

海湾GST-LD-D06型智能电源盘主要技术指标如下:

(1)额定输出容量:DC24V、21A,分三路,每路7A

(2)使用环境:

温度: 0℃~+40

相对湿度≤95%,不结露

(3)电源:主电为交流220V-15%+10%, DC24V  24Ah密封铅酸电池作备电

(4)外形尺寸:

484mm?133mm?329mm

海湾GST-LD-D06型智能电源盘结构特征、安装与布线

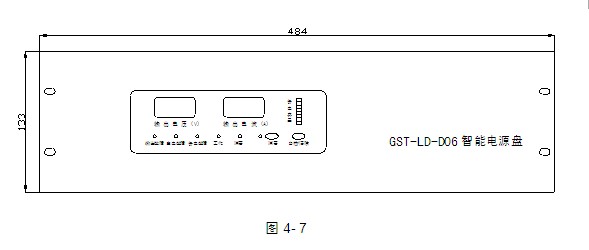

海湾GST-LD-D06型智能电源盘外形尺寸如图1。

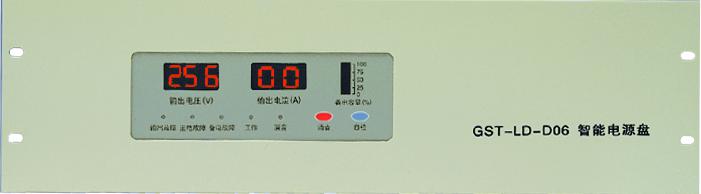

海湾GST-LD-D06型智能电源盘其中:
1.消音键:在报警状态下,按下“消音”键可中止故障音响,但再次发生故障时,仍应有声音报警。
2.自检键:在监控状态下,按下后电源盘自动对各种显示元件进行检查,此时各种显示元件应正常点亮;自检结束后,再按“自检”键,能重新自检。
3.输出故障灯:黄色,当输出线路发生断路时,输出故障灯点亮,同时蜂鸣器发出报警声。
4.主电故障灯:黄色,主电掉电时,主电故障灯点亮,同时蜂鸣器发出报警声。
5.备电故障灯:黄色,备电电压低于DC18V时,备电故障灯点亮,同时蜂鸣器发出报警声。
6.工作灯:绿色,当电源盘输出正常时点亮。
7.消音灯:红色,当处于消音状态时,消音灯点亮。
8.显示窗口分别显示当前输出电压、输出电流值。
9.备电容量指示器用于指示备用电池的容量。

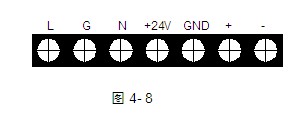

GST-LD-D06型海湾智能电源盘采用柜式插盘结构安装,其主电开关在电源盘的后面,同位于电源盘后面的还有主电插座、保险及输出接线端子,电源盘对外接线端子如图2。

GST-LD-D06型海湾智能电源盘其中:
1.L、G、N(电源插座):交流220V电源端子(G为机壳保护地线端子)
 +24V、GND:DC24V输出端子,有三路,三路输出可以并接
+、-:备电输入端子,有三路,当为单路输入时,可接三路中的任意一路,多路时可以并接
2.GST-LD-D06型海湾智能电源盘布线要求:DC24V电源输出线采用BV线,截面积大于等于4.0mm2。
