北大青鸟回路板维修

  • 北大青鸟回路板维修
  • 咨询热线:400-0346-119
  • 产品详情

发现有2台北大青鸟11S消防主机是联网状态,其中1号门岗机是由1块回路板、地址码是1,1块多线盘、1个总线盘组成。2号机是2块回路板,地址码分别是2和3;2块专线盘组成。

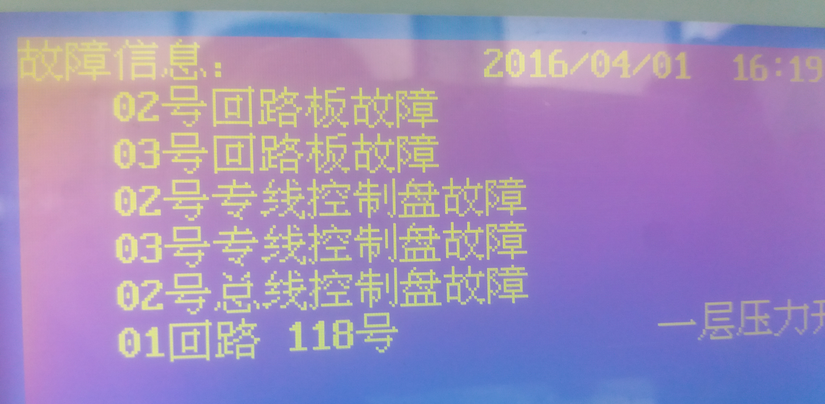

                                        2号单机原故障图片



                                              原联网参数信息设置

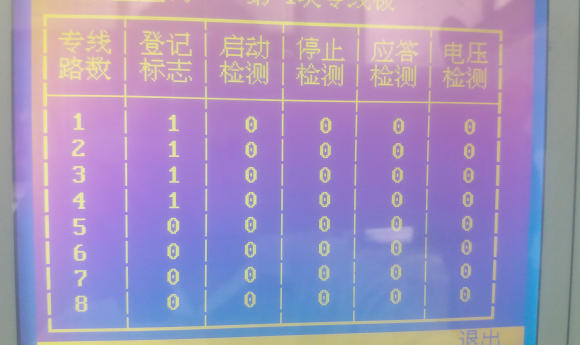

                                   原1号机专线盘(多线盘)参数设置
通过对现场1# 、2#机联网通讯端口检测,发现其采用点对点CAN总线通信,使用三根线其中两根互拧、另外一根,分别并接在系统多线盘CAN总线的LA 、LB接口输入端,万用表测量电压出现不稳定现象,说明2台机联网不稳定。
维修思路:
根据以上截图,北京亿杰消防工程公司认为必须先修复2号机的2# 3#两块回路板和多线盘故障,只有单机回路板修复成功后,再来解决1号 2号机之间联网问题。
由于两台北大青鸟11S是较早的程序版本,且是V2.0,与现在市场的V5.07以上版本互不兼容。通过市场内部资源查找,终于找到对应的单片机等程序版本芯片。现场单机安装后,不再报2# 3#回路板故障,说明两块回路板与主机AB320主板之间通讯正常,标志该两块板已彻底修复。
存在问题:
当把两台机联网通讯线链接上后,北京亿杰消防工程公司发现仍然报原始故障,但拔掉联机通讯线后单机不再显示故障。这时候有人会产生疑问,既然修复了2#机子两块回路板,为何还报2#、 3#回路板等故障呢?原因何在?
北京亿杰消防工程公司做工控维修均知道,1号机、 2号机是采用CAN总线通讯,原两台机之间分别作了联网参数设置。当CAN联网因故出现线路短路、漏电、接口通讯故障时,两台机之间不能提供数据发送与接收,就无法识别2号机的2#、 3#回路板已修复,呈现脱机离线状态,所以制造了原始故障依旧存在的"假象”,相当于某块回路板原已登记,但现在因故开路同理。
解决方法:
1、如果出于成本考虑,不建议联网,直接采用单机使用,对原机参数重新技术设置处理。
2、甲方如考虑联网,建议重新修复联网通讯链路及1号机故障件,确保两机数据通信正常。
