海湾消防设备JTG-ZM-GST9614点型紫外火焰探测器(隔

文章出处:本站 人气:发表时间:2015-11-20 01:11:52

一、海湾消防设备JTG-ZM-GST9614点型紫外火焰探测器(隔爆型)特点



JTG- ZM-GST9614海湾消防点型紫外火焰探测器(隔爆型)为感光型火灾探测器,它通过探测物质燃烧所产生的紫外线来探测火灾,适用于火灾发生时易产生明 火的场所。对发生火灾时有强烈的火焰辐射或无阴燃阶段的火灾以及需要对火焰作出快速反应的场所均可采用本探测器。防爆性能符合GB3836.1《爆炸性气 体环境用电气设备第1部分:通用要求》及GB3836.2《爆炸性气体环境用电气设备第2部分:隔爆型“d”》标准要求,同时还满足GB12791《点型 紫外火焰探测器技术要求及试验方法》中的各项要求。
探测器有编码和非编码两种工作模式。探测器与北京亿杰消防工程公司生产的火灾报警控制器以总线方式连接时,探测器工作在编码模式,探测器从总线获取电源并通过总线传递信息;探测器与DC24V电源连接时,探测器工作在非编码模式,探测器通过输出不同的电阻值向外传递信息。
本探测器防爆类型为ExdIICT6,适用于防爆1区、2区各种防爆场所,可根据现场环境选用。传感部件选用技术先进的紫外光敏管,具有灵敏度高,性能可靠,抗粉尘污染、抗潮湿及抗腐蚀能力强等优点。



二、海湾消防设备JTG-ZM-GST9614点型紫外火焰探测器(隔爆型)主要技术指标

1、JTG-ZM-GST9614海湾消防点型紫外火焰探测器(隔爆型)工作电压:
                      编码模式:额定工作电压:总线24V
                      电压允许范围:总线16V~28V
                      非编码模式:额定工作电压:DC24V
                      电压允许范围:DC20V~DC28V
2、JTG-ZM-GST9614海湾消防点型紫外火焰探测器(隔爆型)工作电流:
                      编码模式:监视电流≤2mA报警电流≤3mA
                      非编码模式:监视电流≤13mA报警电流≤23mA
3、JTG-ZM-GST9614海湾消防点型紫外火焰探测器(隔爆型)指示灯:报警确认灯,红色,监视状态闪亮,火警时常亮
4、光谱响应范围:185nm~260nm
5、探测距离:探测器设有三个灵敏度级别,不同的灵敏度级别对应着不同的探测距离。对于放置于底面积为33cm×33cm,高为5cm的容器中的2000g工业乙醇(乙醇含量90%以上)燃烧产生的火焰:Ⅰ级,25m;Ⅱ级,17m;Ⅲ级,12m
6、外壳防护等级:IP66
7、JTG-ZM-GST9614海湾消防点型紫外火焰探测器(隔爆型)使用环境:
                     温度:-20℃~+60℃
                     相对湿度≤95%,不结露
8、外形尺寸:
                     180.5mm×144mm×133mm



三、海湾消防设备JTG-ZM-GST9614点型紫外火焰探测器(隔爆型)结构特征、安装与布线

探测器外壳零件采用铝合金制成,含镁量小于6%,有足够的机械强度,经水压试验1.5Mpa,历时10s无滴水和永久变形,能承受7J冲击能量,表面温度不超过85℃。探测窗口采用石英玻璃,可透过紫外线,能承受2J冲击能量。

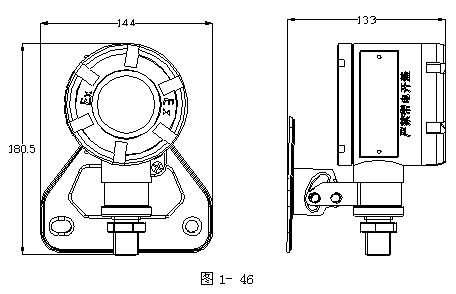

 探测器外形结构如图1-46所示:

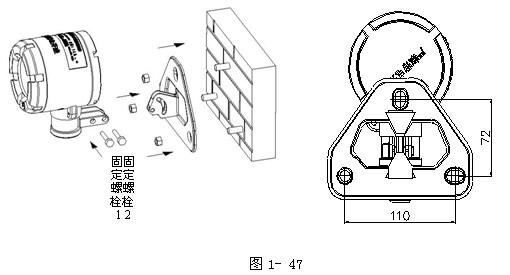

探 测器的安装方式有两种,一种是安装在墙壁上,另一种是安装在顶棚上。探测器附件备有卡箍和壁板,用于探测器的安装,卡箍和壁板结构示意图如图1-47所 示。壁板用三个M660的膨胀螺栓直接固定在墙壁或者顶棚上,卡箍用来连接探测器和壁板。通过调节探测器和卡箍,可以使探测器向上转动18°,向下转动 50°,左右转动各90°。安装时,先把卡箍套在探测器的支撑轴上,然后通过固定螺栓1将卡箍连接到壁板上,接好探测器连接线。调节探测器和卡箍,使探测 器正对被保护区域,然后拧紧固定螺栓1和固定螺栓2,将探测器固定好。

JTG-ZM-GST9614海湾消防点型紫外火焰探测器(隔爆型)接线端子如图1-48所示:

JTG-ZM-GST9614海湾消防点型紫外火焰探测器(隔爆型)其中:
 Z1、Z2:编码模式时接火灾报警控制器总线,无极性。
                  非编码模式时接DC24V电源,无极性。
 K1、K2:只用于非编码模式,通过输出不同的电阻值表示不同的状态:火警状态短路;正常状态为4.7kΩ;故障状态断开。



海湾消防设备JTG-ZM-GST9614点型紫外火焰探测器(隔爆型)布线要求:
 现场布线采用截面积大于等于1mm2,外径为φ8mm的屏蔽阻燃电缆,接线步骤如下:
 (1)旋下探测器后盖和接线压紧螺母;
 (2)将电缆线依次穿过压紧螺母、金属垫圈、橡胶密封圈,留出适当的长度;
 (3)将电缆线剥去外皮留出金属导线5mm,将橡胶密封圈、金属垫圈、压紧螺母连同电缆一同旋进探测器壳体,用扳手将压紧螺母旋紧为止;
 (4)将电缆的金属线头与探测器接线端子“Z1”、“Z2”对应相接,将电缆的屏蔽接入探测器外壳内部保护地接线处;
 (5)将探测器后盖用工具旋紧,从探测器外壳保护地接线处将探测器外壳接入保护地;
 (6)检查探测器后盖、电缆压紧螺母确定已旋紧,然后可进行控制器端的接线。
 安装完成后需做如下检查:
 (1)外壳表面应无裂纹、孔洞,底壳、后盖连接牢固;
 (2)探测窗无划伤、裂纹;
 (3)进线口处应有密封圈;
 (4)密封圈与电缆线径吻合;
 (5)进线口锁紧螺母已锁紧;
 (6)接地标识处有接地线。
