JB-QB/LD128E(M)-64利达区域火灾报警控制器

  • JB-QB/LD128E(M)-64利达区域火灾报警控制器
  • 咨询热线:400-0346-119
  • 产品详情


E101 火灾报警控制器 JB-QB/LD128E(M)-64

壁挂安装。16*2字符液晶显示。单回路,纯报警,有3组无源接点输出(声光警报输出、公共故障输出、公共火警输出)。备电需配4Ah6V电池2节。可通过选配专用模块实现联网功能(只作为区域机)。



一、利达区域火灾报警控制器 JB-QB/LD128E(M)-64介绍


利达区域火灾报警控制器 JB-QB/LD128E(M)-64是智能化的单回路二总线火灾报警控制器,采用单片机控制技术,外观新颖、体积小、重量轻。主要针对小型消防工程项目而设计,可与北京亿杰消防工程公司生产的各种类型的探测器、信号输入模块等产品配合使用。经中国消防产品质量认证委员会按照GB4717-93和GB/T19001-2000检验和检查符合认证要求,准许使用消防产品安全认证标志。



二、利达区域火灾报警控制器 JB-QB/LD128E(M)-64功能


★ 具RS232接口, 可选配串行中文打印机或与其它楼宇设备联网
★ 采用CANBus通讯方式,与其它具有CANBus总线的控制器配合实现区域网络
★ 全中文LED液晶屏显示主要信息与内容,指示灯指示关键状态
★ 按键采用人性化设计,操作方便
★ 可编程4组无源接点输出
★ 采用回路短路保护和电源短路保护
★ 有“黑匣子”存储记忆功能,能自动记录256条火警信息
★ 总线设备混合编址
★ 结构小巧美观,易于安装

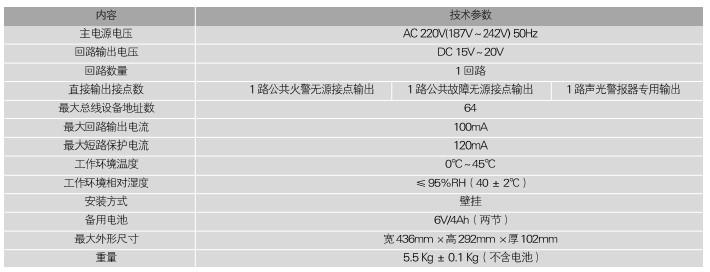

三、利达区域火灾报警控制器 JB-QB/LD128E(M)-64主要技术指标

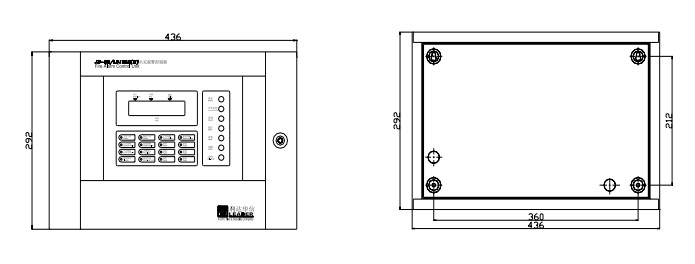

四、利达区域火灾报警控制器 JB-QB/LD128E(M)-64外形与结构尺寸图

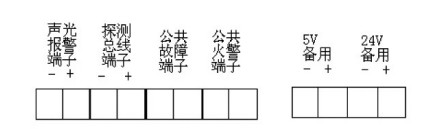

五、利达区域火灾报警控制器 JB-QB/LD128E(M)-64端子图

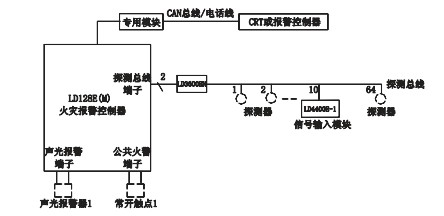

六、利达区域火灾报警控制器 JB-QB/LD128E(M)-64系统框图


七、利达区域火灾报警控制器 JB-QB/LD128E(M)-64布线要求


☆ 机内端子配线:所有引入线均剥开0.5cm,挂锡或用接线卡后接入端子。
☆ 信号二总线:导线:铜导线截面积≥1.0平方毫米,耐压≥250V,双绞线。
               电缆:铜线截面积≥0.75平方毫米,耐压≥250V。
               回路导线总电阻<50Ω,否则应考虑增大导线截面积,或加装总线中继器。
☆ DC 24V联动电源线:铜导线截面积≥1.0平方毫米,耐压≥250V双色双绞线。且回路导线总压降≤3V。否则应考虑增大导线截面积。
☆ 穿管要求:信号二总线应单独穿入金属管中,严禁与动力线、照明线、交流线、视频线或广播线等穿入同一管中。
☆ 通讯时采用双芯屏蔽线接入串行接口。
☆ 电缆竖井(沟)内的布线要求:信号二总线在电缆(沟)竖井也应单独穿管或在金属线槽内敷设。要求尽量远离动力、照明等强电及视频线,其平行间距应大于500毫米。
接头的处理:所有的连线接头都应焊接或压接,并用绝缘套管密封,防止短路和漏电。
