北京主机维修实例—128EII利达消防主机显示白屏

  • 北京亿杰消防工程公司 专业维修 利达消防设备销售 , 利达消防设备安装 , 利达消防设备售后 , 利达消防设备维修 , 利达消防设备维保 , 利达消防设备检测 , 利达消防设备改造
  • 咨询热线:400-0346-119
  • 产品详情

北京亿杰消防工程公司专业维修利达消防设备销售利达消防设备安装利达消防设备售后利达消防设备维修利达消防设备维保利达消防设备检测利达消防设备改造利达消防探头清洗
下面由我们的消防工程师来实例操作 利达128EII消防主机显示白屏处理方法:





在多年对海湾、青鸟、三江、利达等品牌消防主机、工控电路板LCD液晶显示白屏维修实践中,总结出造成LCD白屏的多种检测诊断手段。

利达消防主机板上关键芯片:AMS1084CM 3.3、CS8900A-CQ3Z、20M晶振;S3C2410AL-20(32位LCD控制微处理器)、HY57V561620FTP-H  2片64M内存、K9F1208U0B-PCB0(引导主控程序);H13A(转换1.8V) 、UDA1341TS(音频)、12M32.768晶振;MAX706S(看门狗、低电平复位)、MAX3232(串口芯片)。

要想修好白屏,北京亿杰消防工程公司必须先了解LCD图像显示基本原理:

S3C2410内置LCD控制器详解
一块LCD屏显示图像,不但需要LCD驱动器,还需要有相应的LCD控制器。通常LCD驱动器会以COF/COG的形式与LCD 玻璃基板制做在一起,而LCD控制器则有外部电路来实现。而S3C2410内部已经集成了LCD控制器,因此可以很方便地去控制各种类型的LCD屏,例如:STN和TFT屏。由于TFT屏将是今后应用的主流,因此接下来,重点围绕TFT屏的控制来进行。
S3C2410 LCD控制器的特性:
TFT屏
-支持单色、4级灰度、256色的调色板显示模式
-支持64K和16M色非调色板显示模式
-支持分辩率为640*480,320*240及其它多种规格的LCD
对于控制TFT屏来说,除了要给它送视频资料(VD[23:0])以外
还有以下一些信号是必不可少的,分别是:
VSYNC(VFRAME) :帧同步信号
HSYNC(VLINE) :行同步信号
VCLK :像数时钟信号
VDEN(VM) :数据有效标志信号

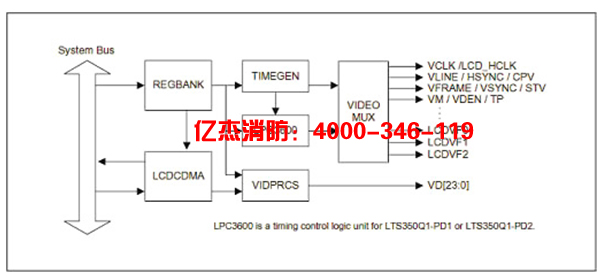

图下是S3C2410内部的LCD控制器的逻辑示意图:



REGBANK 是LCD控制器的寄存器组,用来对LCD控制器的各项参数进行设置。
LCDCDMA 则是LCD控制器专用的DMA信道,负责将视频资料从系统总线(System Bus)上取来,通过 VIDPRCS 从VD[23:0]发送给LCD屏。
同时 TIMEGEN 和 LPC3600 负责产生 LCD屏所需要的控制时序,例如VSYNC、HSYNC、VCLK、VDEN,然后从 VIDEO MUX 送给LCD屏。

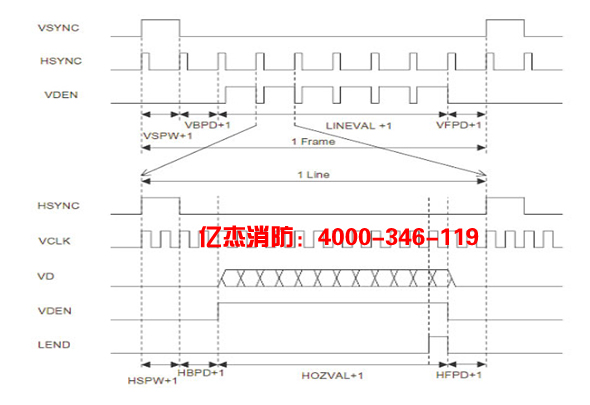

TFT屏时序分析




图上是TFT屏的典型时序。其中VSYNC是帧同步信号,VSYNC每发出1个脉冲,都意味着新的1屏视频资料开始发送。而HSYNC为行同步信号,每个HSYNC脉冲都表明新的1行视频资料开始发送。而VDEN则用来标明视频资料的有。
LCD液晶显示屏白屏故障可能是液晶面板驱动电路问题、液晶面板供电电路问题、屏线接触不良、主板控制电路问题等引起的。由于 LCD液晶 显示屏开机后白屏,说明背光灯及高压产生电路工作正常,但液晶面板没有得到驱动信号。如果笔记本电脑关机后画面消失,然后再次白屏,可能是电源板问题引起的。

  从故障现象分析,LCD液晶 显示屏不论开机还是关机,只要插上电源,高压产生电路始终处于工作状态,背光源始终被点亮。也就是说,高压产生电路已经不受开关控制,即主板向高压产生电路发出的开关信号失去了控制。由于主板微处理器发出的开关信号一般都要经过几个三极管来控制,因此故障可能是控制开关信号的三极管损坏。

 开机显示屏白屏故障维修思路:

  1、首先拆开 LCD液晶 显示屏的外壳,然后检查屏线接口是否松动或未连接好。经检查屏线连接正常。

  2、接着打开笔记本电脑的电源开关,然后用万用表测量屏线接口的供电电压是否正常。如果供电电压正常,转到第5步;如果不正常,接着检查屏线输出端附近的保险电阻或保险电感是否开路或损坏。如果损坏,则更换损坏的元器件即可。

  3、如果屏线输出端附近的保险电阻或保险电感正常,接着检查为LCD液晶显示屏供电的DC-DC 电压转换电路的输出端电压是否正常。如果输出电压不正常,检查此电源电路中的保险电阻、PWM 控制器、开关管、电感线圈、滤波电容等元器件,然后更换损坏的元器件即可。

  4、如果 DC-DC 电压转换电路的输出端电压正常,则是 DC-DC 电压转换电路输出端到屏线接口之间有损坏的电容等元器件,检查并更换损坏的元器件即可。

  5、如果屏线接口的供电电压正常,接着检查液晶面板驱动电路中的时序信号、驱动信号是否正常。如果不正常,分别检查产生此信号的芯片的输出端信号、输入端信号及供电电压,从而判断驱动芯片是否损坏。如果损坏,则更换即可

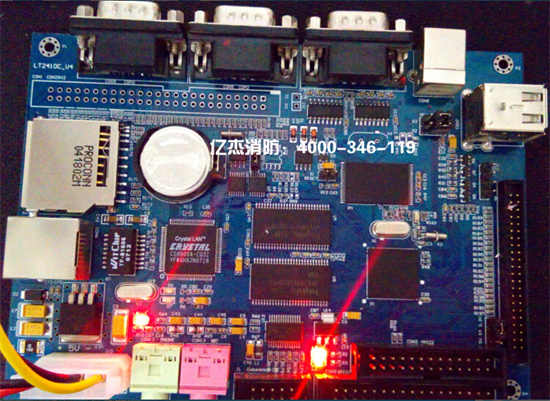

    6、排除以上问题后,依然显示白屏的话,请观察128EII消防主板,型号为LT2410C-V4,电源贴片发光指示灯L5、D6D7、L6(复位)、L7L2工作指示灯是否正常?

对于北京利达消防主机系列主板,*常见的故障就是白屏。在排除上述原因外,重点检查引导程序芯片、LCD控制器芯片工作是否正常?如果引导程序芯片出现块损坏故障、或无完好匹配程序版本引导程序重新写入,或者32位微处理器(BGA焊接)出现故障等。则该板子只能宣布报废,即便是原生产厂家也只能选择放弃,原因是修复的成本、时间实在伤不起。


除维修利达主板、回路板、多功能板、电源盒、液晶屏外,对利达消防主机的其它关联产品均可维修,因为电子产品不分“国界”


北京亿杰消防工程公司热线电话:4000-346-119
