消防自动喷淋系统改造报审流程：图纸审核、现场验收及资料提交指南

消防自动喷淋系统改造报审全流程指南：图纸审核、现场验收及资料提交

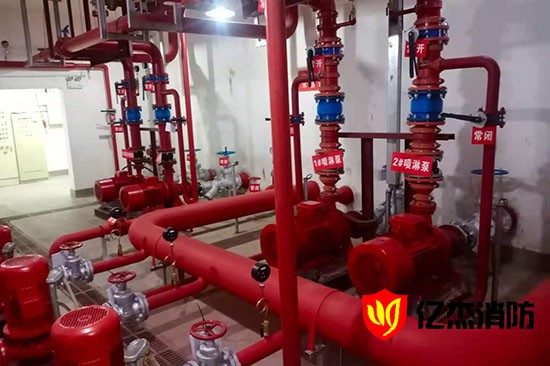

一、图纸审核阶段

1. 设计需求确认

• 根据装修方案及建筑使用功能，明确是否需要调整或新增消防喷淋系统。

• 重点核查喷头类型（如上喷改下喷）、管路走向、控制阀设置等是否符合《自动喷水灭火系统设计规范》（GB50084）。

2. 图纸设计与送审

• 标注改造前后对比图、水力计算书、设备选型参数（如喷头动作温度68℃）。

• 提供原建筑消防验收合格证明复印件。

• 设计单位资质：需具备消防设施工程设计乙级及以上资质。

• 图纸内容：

• 送审流程：向当地住建局消防设计审查科提交《建设工程消防设计审查申请表》及设计文件，审核时限为15个工作日。

3. 审核要点

• 管道坡度≥0.002，坡向排水管；支吊架间距≤3.5m（DN50管道）。

• 管道连接：DN≤100mm采用螺纹连接，DN＞100mm采用沟槽或法兰连接。

• 中危险级Ⅰ级场所喷头间距≤3.6m，溅水盘与顶板距离75-150mm。

• 吊顶内高度＞0.8m且存在可燃物时，需增设上喷头。

• 系统选型：根据场所火灾危险性选择湿式、干式或预作用系统（如低温场所禁用湿式系统）。

• 喷头布置：

• 管网设计：

二、现场验收阶段

1. 验收前准备

• 消火栓出水压力≥0.05MPa，报警系统覆盖率100%。

• 模拟火灾信号，喷淋泵、水力警铃、压力开关等设备联动正常。

• 第三方检测：委托CMA认证机构进行系统联动测试，重点检测：

• 自检整改：施工方组织自检，确保无渗漏、管道无锈蚀、喷头无遮挡。

2. 现场验收流程

• 设备安装：喷头型号、规格与设计一致，闭式喷头密封性能试验（3.0MPa保压3分钟无渗漏）。

• 管道系统：

• 报警系统：

• 材质符合设计要求（如热镀锌钢管），无锈蚀、裂纹。

• 稳压泵启停次数≤15次/小时，气压水罐容积符合设计。

• 报警阀组距地面高度1.2m，两侧与墙距离≥0.5m。

• 水力警铃喷嘴处压力≥0.05MPa，3m外警铃声强≥70dB。

• 验收部门：住建局消防验收科。

• 核查内容：

3. 常见问题及整改

• 喷头被遮挡：调整吊顶或喷头位置，确保溅水盘与顶板距离合规。

• 末端试水装置压力不足：检查管道是否堵塞或水泵选型是否匹配。

• 信号反馈异常：核查压力开关、水流指示器等组件接线是否正确。

三、资料提交阶段

1. 验收申请材料

• 《消防验收申请表》。

• 工程竣工图纸（加盖竣工图章）。

• 消防设施检测合格报告（含联动测试记录）。

• 隐蔽工程验收记录（如管道焊接、线缆穿管照片）。

2. 过程文件归档

• 设计变更通知书、施工记录、设备及材料合格证、检测报告。

• 管道试压记录（强度试验压力≥1.4MPa，稳压30分钟无渗漏）。

• 冲洗记录（采用内窥镜检查管内无杂质残留）。

3. 验收后手续

• 验收合格后，住建部门出具验收报告，办理消防验收备案手续。

• 施工方需向业主或物业管理方交接系统，并说明日常维护保养方法（如每月启动水泵测试、每季度清洗烟感探测器）。

关键注意事项

1. 资质要求：施工单位需具备消防设施工程专业承包资质，施工人员需持证上岗（如焊工、电工）。

2. 高空作业安全：施工人员需佩戴安全带，设置防护网，防止坠落事故。

3. 成品保护：喷头安装后立即采取防损措施，避免碰撞损坏。

4. 历史建筑改造：不得破坏原有结构，管道需明装并做防锈处理，采用无线报警系统替代传统布线。
