海湾消防设备GST-LD-8302切换模块

文章出处:本站 人气:发表时间:2015-11-20 01:11:29

一、海湾消防设备GST-LD-8302切换模块特点

海湾消防设备GST-LD-8302切换模块专门用来与GST-LD-8301型模块配合使用,实现对现场大电流(直流)启动设备的控制及交流220V设备的转换控制,以防由于使用GST-LD-8301型模块直接控制设备造成将交流电源引入控制系统总线的危险。
本模块为非编码模块,不可直接与控制器总线连接,只能由GST-LD-8301模块控制。模块具有一对常开、常闭输出触点。



二、海湾消防设备GST-LD-8302切换模块主要技术指标
(1)GST-LD-8302海湾切换模块工作电压:DC24V
(2)监视电流=0mA,动作电流≤20mA
(3)GST-LD-8302海湾切换模块线制:输入端采用两线制与GST-LD-8301模块连接,无极性;输出端采用两线制与电源及受控设备连接,无极性
(4)GST-LD-8302海湾切换模块无源输出触点容量:DC24V/5A或AC220V/5A
(5)GST-LD-8302海湾切换模块使用环境:
 温度:-10℃~+50℃
 相对湿度≤95%,不结露
(6)外壳防护等级:IP30
(7)GST-LD-8302海湾切换模块外形尺寸:
 120mm×80mm×43mm(带底壳)



三、海湾消防设备GST-LD-8302切换模块块结构特征、安装与布线

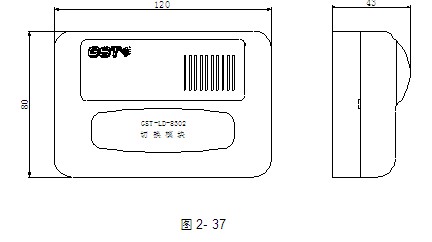

GST-LD-8302海湾切换模块的外形尺寸及结构示意图如图2-37所示。

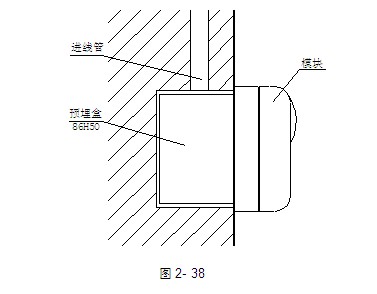

本编址接口模块采用明装,当进线管预埋时,可将底盒安装在86H50型预埋盒上,安装方法如图2-38;当进线管明装时,采用B-9310型后备盒安装方式,具体使用方法见第二章3.6节的B-9310。底盒与上盖间采用拔插式结构安装,拆卸简单方便,便于调试维修。

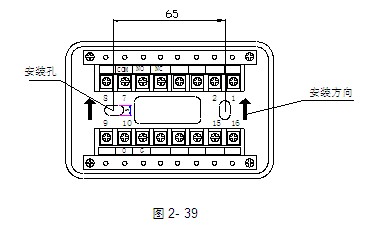

底壳安装时应注意方向,底壳上标有安装向上标志(见图2-39)。

切换对外端子示意图如图2-40:

GST-LD-8302海湾切换模块其中:
NC、COM、NO:常闭、常开控制触点输出端子
O、G:有源DC24V控制信号输入端子,输入无极性
GST-LD-8302海湾切换模块布线要求:各端子外接线均采用阻燃BV线,截面积≥2.5mm2。



四、海湾消防设备GST-LD-8302切换模块应用方法

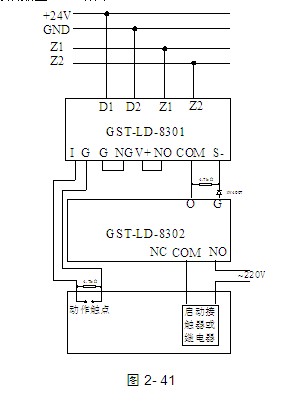

驱动交流型设备的方法如图2-41所示:
