海湾消防设备GST-LD-8314火灾光警报器

文章出处:本站 人气:发表时间:2015-11-20 01:11:32

一、海湾消防设备GST-LD-8314火灾光警报器特点

火灾光警报器一般安装在巡视观察方便的地方,如会议室、餐厅、房间等门口上方,便于从外部了解内部的火灾探测器是否报警。
此部件可与对应的探测器并联使用,并与该探测器编码一致。当探测器报警时,火灾光警报器上的指示灯闪亮,在不进入室内的情况下就可知道室内的探测器已触发报警。
火灾光警报器也可单独使用,占用独立的总线编码点,可通过GST-BMQ-2电子编码器更改设置。



二、海湾消防设备GST-LD-8314火灾光警报器主要技术指标

(1)工作电压:总线24V
(2)监视电流≤0.8mA
(3)动作电流≤16mA
(4)线制:直接接入火灾报警控制器信号二总线
(5)使用环境:
 温度:-10℃~+50℃
 相对湿度≤95%,不结露
(6)外壳防护等级:IP30
(7)外形尺寸:
 80mm×120mm×49mm

三、海湾消防设备GST-LD-8314火灾光警报器结构特征、安装与布线

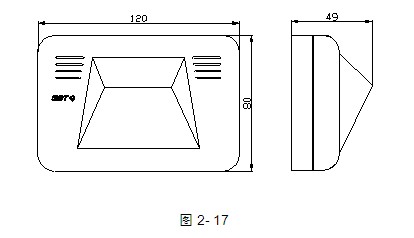

火灾光警报器的外形结构示意图如图2-17:



火灾光警报器正中处有一红色高亮度发光区,当对应的探测器触发时,该区红灯闪亮。火灾光警报器的对外端子示意图如:图2-18

其中:
Z1、Z2为与对应探测器信号二总线的接线端子

布线要求:Z1、Z2信号总线采截面积≥1.0mm2的阻燃RVS型双绞线。
